HK-100S Τρακτέρ Συγκόλλησης Σωλήνων με Εύκαμπτες Ράγες με Κάτοχο Δάδας ταλάντωσης
I. Περιγραφή Προϊόντος
Το τρακτέρ HK-100S είναι μια αυτόματη συσκευή. Μπορεί να αποκτήσει ευρύτερη ραφή συγκόλλησης μετά από μια συγκόλληση. Είναι πολύ κατάλληλο για συγκόλληση τόξου, η διάμετρος της οποίας είναι μεγαλύτερη από 750MM. Μπορείτε να ρυθμίσετε την ταχύτητα ταλάντωσης, τη γωνία ταλάντωσης, τη θέση εκτός κέντρου και τον χρόνο διακοπής αριστερά και δεξιά. Είναι κατάλληλο για διάφορες χάντρες. Η μέγιστη ταχύτητα είναι 1250mm/min σε σταθμό χωρίς συγκόλληση.
Το αυτόματο τρόλεϊ συγκόλλησης CO2 χρησιμοποιείται ευρέως σε πλοία, γέφυρες, μηχανές, χαλύβδινες κατασκευές, πετροχημικά και άλλες βιομηχανίες. Κατάλληλο για συγκόλληση διαφόρων συγκολλητικών κατασκευών, όπως πλευρικά τοιχώματα, νευρώσεις, διατομές, δοκοί κουτιών κ.λπ. Τα κύρια πλεονεκτήματά του περιλαμβάνουν:
Μειώστε την ένταση εργασίας και βελτιώστε το περιβάλλον εργασίας
Βελτιώστε την αποδοτικότητα της εργασίας, 1,5 φορές της χειροκίνητης συγκόλλησης
Αποφύγετε την κακή ποιότητα συγκόλλησης που προκαλείται από ανθρώπινους παράγοντες, η γενική χειροκίνητη λειτουργία του ελαττωματικού ρυθμού σε περίπου 20% και η χρήση αυτόματου τρόλεϊ συγκόλλησης δεν παρήγαγε ελαττωματικό ρυθμό συγκόλλησης, επομένως τα συνολικά οφέλη του, από τη χειροκίνητη συγκόλληση αυξήθηκαν κατά σχεδόν 200%
Υψηλός βαθμός αυτοματισμού για τη διασφάλιση της σταθερότητας της ποιότητας συγκόλλησης
Ανειδίκευτοι εργάτες μπορούν να το πάρουν γρήγορα
II. Τεχνική Παράμετρος | 1 | Βάρος | 8.4Kg (συμπεριλαμβανομένου του wig-wag) |
| 2 | Μέγεθος | 430mm × 280mm × 290mm |
| 3 | Παροχή ρεύματος | DC 24V |
| 4 | Κινητήρας ταλάντωσης | DC 24V |
| 5 | Οδήγηση | Οδήγηση γραναζιού αλυσίδας |
| 6 | Ταχύτητα περπατήματος | 50~1250mm/min |
| 7 | Εύρος δάδας | Πάνω και κάτω | 40mm |
| Αριστερά και δεξιά | 120mm |
| Εύρος ρύθμισης γωνίας εργασίας | ±60° |
| Εύρος ρύθμισης γωνίας λειτουργίας | 10° |
| 8 | Λειτουργίες | Κατεύθυνση περπατήματος | Εμπρός και πίσω |
| Ταχύτητα ταλάντωσης | 0~100 |
| Χρόνος διακοπής αριστερά και χρόνος διακοπής δεξιά | 0~2.5 s |
| Γωνία ταλάντωσης | ±15° |
| Απόσταση εκτός κέντρου | 0~±8° |
| Παράμετρος συγκόλλησης |
| Διάμετρος σύρματος συγκόλλησης | Φ1.2mm | Φ1.4mm | Φ1.6mm |
| Ρεύμα(A) | Συγκόλληση κάτω χεριού | 120-300 | 150-380 | 180-430 |
| Συγκόλληση με φλάντζα | 120-280 | 150-320 | 180-380 |
| Οριζόντια συγκόλληση | 120-280 | 150-300 | 180-330 |
| Τάση(U) | U=14+0.051 300A κάτω από U=0.041+16±1.50 πάνω από 300A U=0.041+20±2.0 |
| Απόσταση μεταξύ ακροφυσίου και τεμαχίου εργασίας(H) | Κάτω από 200A: H=10~15mm 200~350A H=15~20mm 350~500A H=20~25mm |
| Μήκος επέκτασης συγκόλλησης(L) | Το μήκος είναι περίπου 10 φορές η διάμετρος του σύρματος συγκόλλησης. Είναι L=10d |
III. Κύρια Χαρακτηριστικά
1), Αυτό το τρόλεϊ συγκόλλησης είναι μια αυτόματη συσκευή και μπορεί να ληφθεί μια ευρεία συγκόλληση με μία συγκόλληση. Ειδικά κατάλληλο για συγκόλληση υλικού τόξου (σωλήνα) με ακτίνα μεγαλύτερη από 900mm.
2), Η ταχύτητα ταλάντωσης, η γωνία ταλάντωσης, η θέση μετατόπισης του κέντρου και ο χρόνος διαμονής αριστερά και δεξιά μπορούν να ρυθμιστούν, κατάλληλα για διαφορετικές προδιαγραφές συγκολλητικής διέλευσης. Η μέγιστη ταχύτητα περπατήματος του τρόλεϊ είναι 1250mm./min στην κατάσταση μη συγκόλλησης.
Ø Σημείωση: Ο διακόπτης αυτοπροστασίας του μηχανήματος συγκόλλησης πρέπει να είναι κλειστός OFF κατά την εγκατάσταση και τη συγκόλληση, επειδή ο συγκολλητής με αέριο του τρόλεϊ συγκόλλησης είναι ένας σταθερός αριθμός επικοινωνίας και η συγκόλληση αναπόφευκτα αφήνει υπολειμματικά άκρα. Εάν ρυθμιστεί σε ON, το τρόλεϊ συγκόλλησης θα σταματήσει να κινείται, αλλά το τόξο δεν θα σβήσει.
3), Ο μαγνήτης είναι όλος on/off έλεγχος, ο οποίος είναι βολικός για τον καθαρισμό σιδερένιων σκουπιδιών και τη μετακίνηση του τρόλεϊ. Η τροχιά ελέγχεται για να αποφευχθεί το τρόλεϊ από τη γραμμή συγκόλλησης.
4), Παρέχεται συσκευή τόξου και το εύρος ρύθμισης χρόνου συλλογής τόξου είναι 0-7s.
5), Το τρόλεϊ είναι εξοπλισμένο με διακόπτη διακοπής επαγωγής. Το τρόλεϊ μπορεί να σταματήσει αυτόματα μετά τη συγκόλληση, κάτι που είναι βολικό για έναν εργαζόμενο να χειρίζεται πολλές συσκευές ταυτόχρονα.
6), Η εγκατάσταση και η αποσυναρμολόγηση του τρόλεϊ και της τροχιάς ελέγχονται από ειδική συσκευή, η οποία είναι πολύ βολική στη λειτουργία
7), Μικρό μέγεθος, ελαφρύ, εύκολο στη μετακίνηση και την εγκατάσταση, ανειδίκευτοι εργάτες μπορούν επίσης να πραγματοποιήσουν συγκόλληση.
IV. Λίστα συσκευασίας | Τα περιεχόμενα της τυπικής συσκευασίας εμφανίζονται παρακάτω. Ελέγξτε τα προσεκτικά πριν συναρμολογήσετε το μηχάνημα. |
| 1 | Ολοκληρωμένο μηχάνημα | 1 σετ |
| 2 | Η ευθεία ράγα (1,8 m) | 1 σετ |
| 3 | Τυπικό καλώδιο ρεύματος (16M) | 1 σετ |
| 4 | Ασφάλεια (2A) | 2 σετ |
| 5 | Εξάγωνο κλειδί | 1 τεμ |
| 6 | Εγχειρίδιο λειτουργίας, Πιστοποιητικό προσόντων | 1 τεμ το καθένα |
V. Εξάρτημα προϊόντος
Το HK-100S αποτελείται από σώμα, θήκη ελέγχου, μπλοκ ολίσθησης X-Y, κάτοχο δάδας, τροχό οδηγού και ευθεία τροχιά.
1, Σώμα: Είναι η συσκευή οδήγησης, η οποία περιλαμβάνει κινητήρα, πλανητικό κιβώτιο μείωσης, γρανάζι οδήγησης και τροχό τροχιάς.
2, Θήκη ελέγχου: Για τον έλεγχο της κίνησης του φορείου. Ανατρέξτε στο εγχειρίδιο του πίνακα ελέγχου.
3, Συσκευή διασταύρωσης: Μπορείτε να τη χρησιμοποιήσετε στη διαδικασία ευθείας συγκόλλησης (όπως θήκη δοχείου) για να ρυθμίσετε τη θέση της δάδας σε περίπτωση μετακίνησης της τροχιάς.
4, Μπλοκ ολίσθησης X-Y: Είναι βολικό να ρυθμίσετε τη δάδα πάνω και κάτω ή αριστερά και δεξιά.
5, Συσκευή ταλάντωσης: Για την εκτέλεση διαφόρων μοντέλων συγκόλλησης.
6, Κάτοχος δάδας: Μπορεί να κρατήσει τη δάδα και να ρυθμίσει τη γωνία της δάδας εύκολα. Σημείωση: Δεν πρέπει να κρατάτε το αγώγιμο τμήμα, το οποίο μπορεί να οδηγήσει σε βραχυκύκλωμα ή ηλεκτροπληξία.
7, Υποδοχή πρίζας πηγής: Είναι η υποδοχή πρίζας εξωτερικού ηλεκτρικού καλωδίου, η οποία είναι συνδεδεμένη με το καλώδιο γείωσης. Αυτή η υποδοχή είναι υπεύθυνη για τη σύνδεση του φορείου με τον τροφοδότη και την παροχή ρεύματος για το σύστημα. (Υπάρχουν δύο κλάδοι στο άκρο του καλωδίου, ένας από τους οποίους χρησιμοποιείται για τη σύνδεση του τροφοδότη. ένας άλλος χρησιμοποιείται για τη σύνδεση της πηγής.)
- Χειρολαβή: Χρησιμοποιείται για τη μετακίνηση αυτού του μηχανήματος. Παρακαλώ κρατήστε το πλήρως.
- Χειρολαβή on-off και χειρολαβή αποσυναρμολόγησης.
8, Τροχιά χαλύβδινων ιμάντων: Είναι εξοπλισμένο με μόνιμο μαγνήτη για να κάνει την τροχιά να απορροφάται σε έργα για την κάλυψη διαφορετικών αναγκών συγκόλλησης. Είναι πολύ κατάλληλο για συγκόλληση τόξου, η διάμετρος της οποίας είναι μεγαλύτερη από 750MM.
9, Μαγνήτης: Ισχυρός μαγνήτης on-off. Εάν θέλετε να μετακινήσετε την τροχιά, παρακαλώ γυρίστε όλους τους διακόπτες μαγνητρονίου "OFF".
10, Βάση καλωδίου: Μπορείτε να τη χρησιμοποιήσετε για να μεταφέρετε καλώδιο για να μειώσετε το φορτίο του μηχανήματος ταλάντωσης.
11, Δάδα: Ο χρήστης μπορεί να επιλέξει ευθεία δάδα ή δάδα κάμψης.

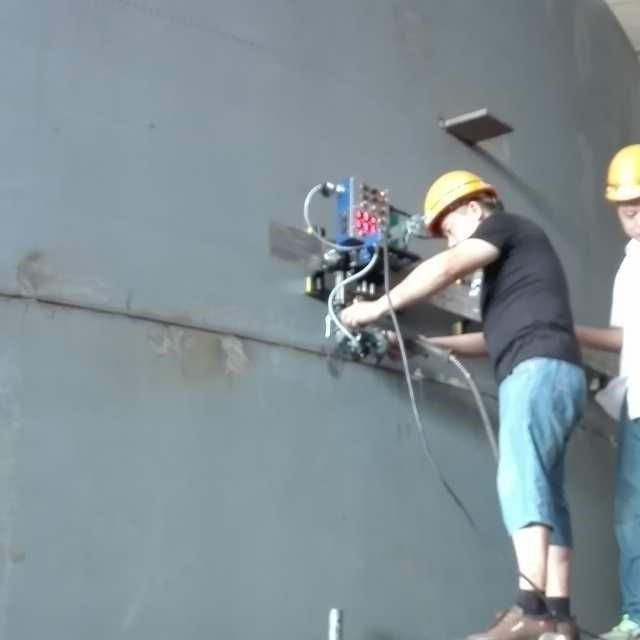

VI. Φωτογραφία κατασκευής
