Name: Υψηλής τεχνολογίας μηχανή κοπής σωλήνων με ελεγκτή CNC για μεταλλικό σωλήνα
Brand: Wincoo Engineering Co., Ltd.
SKU: Η FPWC-III
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Jiangsu, Κίνα

Μάρκα: WINCOO

Αριθμό μοντέλου: Η FPWC-III

Όροι πληρωμής και αποστολής

Τιμή: $12,000.00/sets 1-199 sets

Βρείτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή κοπής σωλήνων υψηλής τεχνολογίας, Μηχανή κοπής σωλήνων με ελεγκτή CNC, Μηχανή κοπής μεταλλικών σωλήνων


Μέγεθος:	507460800mm	Τύπος κινητήρα:	Σερβοκινητήρας
Υπόθεση:	Νέο	Τετάρτη:	AC220±10v 50Hz
Κατηγορία ισχύος:	600W	Μέγεθος (LWH):	507460800mm
Βάρος (kg):	10 κιλά	Έτος:	2022
Εγγύηση:	1 έτος	Βασικά σημεία πώλησης:	Υψηλή παραγωγικότητα
Εφαρμόσιμες βιομηχανίες:	Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες	Τοποθεσία αίθουσας επίδειξης:	Κανένα
Τύπος εμπορίας:	Νέο προϊόν 2020	Έκθεση δοκιμής μηχανής:	Παροχή
Ελέγχος εξόδου με βίντεο:	Παροχή	Εγγύηση βασικών εξαρτημάτων:	1 έτος
Βασικά συστατικά:	Μηχανή	Ονομασία προϊόντος:	Μηχανή κοπής με πλάσμα σωλήνων και φλόγα
Εφαρμογή:	κατασκευή σωλήνων	Υλικό κοπής:	Χάλυβας άνθρακα ανοξείδωτου μετάλλων
Τρόπος κοπής:	Κοπή φλογών πλάσματος Cutting+	Σύστημα ελέγχου:	Ελεγκτής CNC

Μέγεθος:	507460800mm
Τύπος κινητήρα:	Σερβοκινητήρας
Υπόθεση:	Νέο
Τετάρτη:	AC220±10v 50Hz
Κατηγορία ισχύος:	600W
Μέγεθος (LWH):	507460800mm
Βάρος (kg):	10 κιλά
Έτος:	2022
Εγγύηση:	1 έτος
Βασικά σημεία πώλησης:	Υψηλή παραγωγικότητα
Εφαρμόσιμες βιομηχανίες:	Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες
Τοποθεσία αίθουσας επίδειξης:	Κανένα
Τύπος εμπορίας:	Νέο προϊόν 2020
Έκθεση δοκιμής μηχανής:	Παροχή
Ελέγχος εξόδου με βίντεο:	Παροχή
Εγγύηση βασικών εξαρτημάτων:	1 έτος
Βασικά συστατικά:	Μηχανή
Ονομασία προϊόντος:	Μηχανή κοπής με πλάσμα σωλήνων και φλόγα
Εφαρμογή:	κατασκευή σωλήνων
Υλικό κοπής:	Χάλυβας άνθρακα ανοξείδωτου μετάλλων
Τρόπος κοπής:	Κοπή φλογών πλάσματος Cutting+
Σύστημα ελέγχου:	Ελεγκτής CNC

Υψηλής τεχνολογίας μηχανή κοπής σωλήνων με ελεγκτή CNC για μεταλλικό σωλήνα

Η WINCOO ENGINEERING CO., LTD.

Η Wincoo Engineering Co., Ltd (WINCOO) ασχολείται με την παροχή των πλέον κατάλληλων λύσεων/εξοπλισμού για πελάτες, κατασκευαστές, εταιρείες EPC/C στην κατασκευή σωλήνων, κατασκευή δεξαμενών,κατασκευή αγωγών, βιομηχανικές γραμμές παραγωγής, έργο καθαρής ενέργειας και άλλο βιομηχανικό πεδίο.

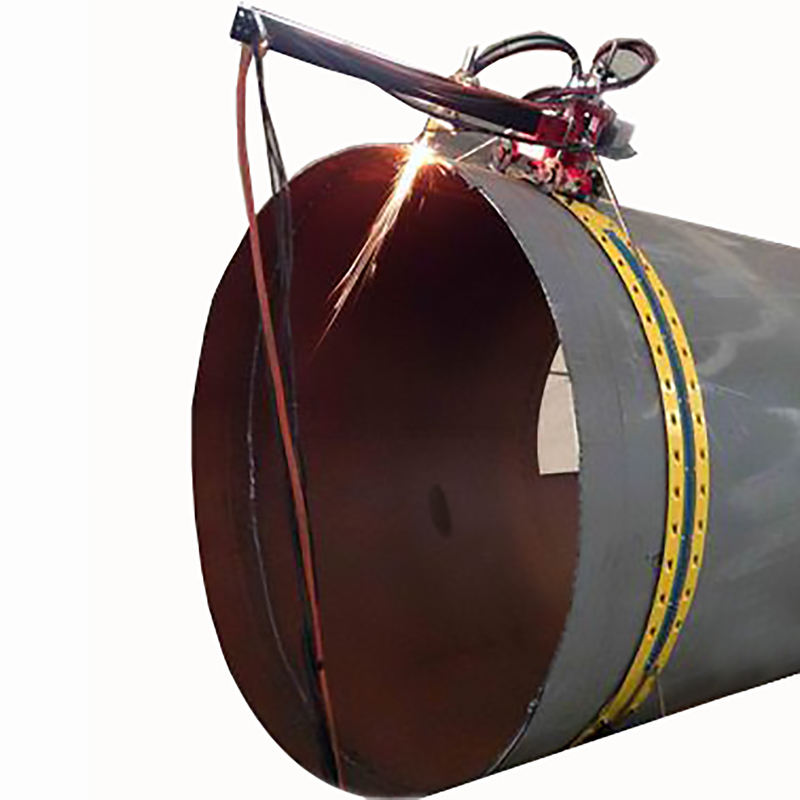

Η μηχανή κοπής θα σέρνεται πάνω σε σωλήνες και θα στέλνει τις ακριβείς πληροφορίες τοποθεσίας στο σύστημα ελέγχου, και στη συνέχεια θα ακολουθεί αμέσως τη γραμμή κοπής.Αυτή η μέθοδος κοπής είναι εντελώς διαφορετική από την παραδοσιακή μεγάλης κλίμακας μέθοδο κοπής γραμμής διασταύρωσης σωλήνων.

Η μοναδική φορητή & bevel μηχανή κοπής προφίλ μπορεί να χρησιμοποιηθεί στο εργοστάσιο και στο χώρο, σχεδόν κατάλληλη για όλα τα σωλήνες με
Η ακρίβεια κοπής του μπορεί να φτάσει τα 1mm με ενσωματωμένο πρόγραμμα και παραμετροποιημένη διεπαφή εισόδου.,Το πρόγραμμα μπορεί να ενημερωθεί.

Δεν χρειάζεται εισαγωγή CAD, παραμετροποιημένη διεπαφή εισόδου, ένα άτομο θα μπορούσε να το χειριστεί, πλήρεις βάσεις μοντέλων, παρέχοντας προσαρμοσμένη υπηρεσία μοντέλου.

Κεντρικό πλαίσιο

1- Κουτί γραμμών2- Κουτί αισθητήρων
3- Μέρος βάσης μηχανής
4- Μονόξυλος βραχίονας
5- Κλιπ για φακούς

Πίνακας ελέγχου

1- Προστατευτική μάσκα

2- Κεφάλαιο ελέγχου
3- Πίνακας ελέγχου
4- Φίλτρο αέρα

Αλυσίδα κατά της ολίσθησης

1- Αλυσίδα κατά της ολίσθησης

2- Ενωση αλυσίδας
3- Σφαιρίδιο

Τροχιά τροχιάς

Από δεξιά προς αριστερά:

ΣΤΓ1, ΣΤΓ2, ΣΤΓ3, ΣΤΓ4, ΣΤΓ5, ΣΤΓ6

Συνδετήρας νύμφης

1- Τρύπα

2- Αγκίστρι
3-Μεγάλη εξάγωνη βίδα

Παράμετρος προϊόντος
Πίνακας 1. Λεκτοτύπος εξοπλισμού
Τύπος	Σχήμα	Λογισμικό	Διάμετρος σωλήνα	Οριζόντια προσαρμογή
Απλοποιημένη μηχανή	TP1-JH	01/07	Τετραγωνικά	200 χιλιοστά
Βασική Μηχανή	TP1-JB			< 680 mm	400 χιλιοστά
Τυπική μηχανή	TP1-BZ			< 1020 mm	600 χιλιοστά
Κλασική μηχανή R	ΤΠ1-R80Β	01/02/03/05/06/07/08	< 1800 mm	800 χιλιοστά
Κλασική Μηχανή Χ	ΤΠ1-X80Β	01/02/03/05/06/07/08/09/10/11/12	<3000 mm	800 χιλιοστά
Μηχανή δέσμης	TP1-PSK	07	320-1420 χιλιοστά	200 χιλιοστά

Τροχιά τροχιάς
Πίνακας 2.Πληροφορίες για την τροχιά της μηχανής κοπής
- Όχι, όχι.	Σχήμα	Διάστημα/μ	Ρυθμίσιμη περιοχή/μ	Κραύλος με πρόσθετο οπίσθιο εύρος ρύθμισης
1	ΣΤΓ1	0.98	0.54~0.71	0.68~0.86
2	STG2	1.23	0.79~0.96	0.93~1.14
3	ΣΤΓ3	1.38	0.91~1.16	1.06~1.30
4	STG4	1.72	1.16~1.45	1.30~1.60
5	ΣΤΓ5	1.90	1.46~1.63	1.60~1.81
6	STG6	2.50	2.06~2.23	2.20~2.41

Πίνακας 3.Επιλογή αντιστοίχισης τροχιάς
- Όχι, όχι, όχι.	Δορυφόρος OD/mm	Προτεινόμενες τροχιές
1	320 έως 400	ΣΤΓ3
2	400-495	STG4
3	495-550	ΣΤΓ5
4	550-680	ΣΤΓ1+ ΣΤΓ3
5	630-770	ΣΤΓ1+ ΣΤΓ 4
6	730-830	ΣΤΓ1+ ΣΤΓ 5
7	810-915	ΣΤΓ2+ ΣΤΓ 5
8	915-1020	ΣΤΓ1+ ΣΤΓ 6
9	1000-1100	ΣΤΓ2+ ΣΤΓ 6
10	1040-1160	ΣΤΓ3+ ΣΤΓ 6
11	1120-1250	ΣΤΓ4+ ΣΤΓ 6
12	1219-1310	ΣΤΓ5+ ΣΤΓ 6
13	1270-1480	Ειδικότερα, η παραγωγή του προϊόντος δεν πρέπει να υπερβαίνει το 50% του συνολικού αριθμού των προϊόντων.
14	1410-1500	ΣΤΓ6+ ΣΤΓ 6
15	1450-1595	ΔΕΔ2+ ΔΕΔ5+ ΔΕΔ6
16	1520-1675	ΣΤΓ6+ ΣΤΓ 6+ ΣΤΓ 1

Πίνακας 4. Πλαίσιο ελέγχου
Εμφάνιση	111mm × 62mmLCD
Το κουμπί "Όχι".	20pcs
Προστασία κατά της απενεργοποίησης	10 έτη
Θερμοκρασία λειτουργίας	-10°C ∙ +55°C
Τετάρτη	220V εναλλασσόμενη
Δύναμη	600 W
Κύριο κιτ	5 κιλά
Μέγεθος	400 ((L) × 200 ((W) × 200 ((H) mm

Πλεονεκτήματα του προϊόντος

1, Θεωρητική καινοτομία

Η τεχνολογία των αισθητήρων χρησιμοποιείται για τον έλεγχο της τροχιάς.αποστέλλει την υψηλής ακρίβειας πληροφορία θέσης σε πραγματικό χρόνο στο σύστημα ελέγχου, και στη συνέχεια ακολουθεί την καμπύλη κοπής σε πολύ μικρό χρόνο.

2, Διαρθρωτικές καινοτομίες

Είναι η πρώτη φορά που προτείνεται μια ολοκληρωμένη λύση για την επιτόπια κοπή της γραμμής διασταύρωσης αγωγών.

μέθοδος κοπής γύρω από τον σωλήνα, ο όγκος και το βάρος μπορούν να μειωθούν σημαντικά, το οποίο είναι εύκολο να μεταφερθεί στο χώρο, δεν καταλαμβάνει τους πόρους του εργαστήρια,και μπορεί να συνειδητοποιήσει την ευέλικτη διάταξη της γραμμής παραγωγής.

Φωτογραφίες προϊόντων

Η Wincoo Engineering Co., Ltd (WINCOO) ασχολείται με την παροχή των πλέον κατάλληλων λύσεων/εξοπλισμού για πελάτες, κατασκευαστές, εταιρείες EPC/C για την κατασκευή σωλήνων, κατασκευή δεξαμενών,κατασκευή αγωγών, βιομηχανικές γραμμές παραγωγής, έργο καθαρής ενέργειας και άλλο βιομηχανικό πεδίο.

Οι Υπηρεσίες και η Δύναμη μας
Έχουμε την ικανότητα να παρέχουμε εφικτές λύσεις για να υποστηρίξουμε τους πελάτες να απονεμηθούν με μικρότερο χρόνο εκτέλεσης του έργου,Λιγότερο κόστος ανθρωποωρών και πιο αποδοτική μέθοδος κατασκευής/παρασκευής και καλύτερη ποιότητα κατά τη φάση υποβολής προσφορών για έργα.

Βάσει της διαθεσιμότητας του χώρου εγκατάστασης / τοποθεσίας του πελάτη, είμαστε σε θέση να μελετήσουμε / σχεδιάσουμε και να παρουσιάσουμε τις ταιριάζουσες διαμορφώσεις στο χρονοδιάγραμμα του έργου, την ποιότητα,κόστος και παραγωγικότητα για να διασφαλιστεί ότι ο ρυθμός παραγωγής είναι σύμφωνος με τις απαιτήσεις του έργου.

Για να υποστηρίξουμε την εκτέλεση του έργου, είμαστε πάντα έτοιμοι να εργαζόμαστε ως πυροσβέστες για να παρέχουμε άμεση προμήθεια υλικών του έργου από διάφορα καταναλωτικά, εργαλεία, εξοπλισμό / μηχανήματα έως ειδικά εμπορεύματα.Με ευελιξία, είμαστε επίσης στην ευχάριστη θέση να εκτελέσουμε ως πράκτορας προμηθειών στην Κίνα για να αναζητήσουμε τους απαιτούμενους πόρους εφοδιασμού.
