Σχήμα αριθ.: |
WHL-III |
Κλειδιά: |
Τρακτέρ συγκόλλησης δεξαμενών |
Εξωτερική πηγή ισχύος: |
AC 220V 50/60 Hz |
Πηγή ισχύος λειτουργίας: |
Εναλλακτικός ρεύμα 20V |
Ταχύτητα συγκόλλησης: |
0~1650 mm/min |
Δάχος πλάκας: |
3 χιλ. |
Πακέτο μεταφοράς: |
Πακέτο εξαγωγών |
Προδιαγραφές: |
Ατσάλι ατσάλι |
Εμπορικό σήμα: |
WINCOO |
Καταγωγή: |
Κίνα |
Δυνατότητα προσφοράς: |
3000 σετ/μήνα |
Ψύξη: |
Ψύξη αέρα |
Στυλ: |
Μεταφορτωτές |
Πεδίο συχνότητας: |
μεσαία συχνότητα |
Ηλεκτρικό ρεύμα: |
Δ.Σ. |
Μορφή εργασίας: |
Ένα σώμα |
Τύπος: |
Υπεύθυνος συγκόλλησης με βυθισμένο τόξο |
Προσαρμογή: |
Διαθέσιμος Προσαρμοσμένο αίτημα |
Σχήμα αριθ.: |
WHL-III |
Κλειδιά: |
Τρακτέρ συγκόλλησης δεξαμενών |
Εξωτερική πηγή ισχύος: |
AC 220V 50/60 Hz |
Πηγή ισχύος λειτουργίας: |
Εναλλακτικός ρεύμα 20V |
Ταχύτητα συγκόλλησης: |
0~1650 mm/min |
Δάχος πλάκας: |
3 χιλ. |
Πακέτο μεταφοράς: |
Πακέτο εξαγωγών |
Προδιαγραφές: |
Ατσάλι ατσάλι |
Εμπορικό σήμα: |
WINCOO |
Καταγωγή: |
Κίνα |
Δυνατότητα προσφοράς: |
3000 σετ/μήνα |
Ψύξη: |
Ψύξη αέρα |
Στυλ: |
Μεταφορτωτές |
Πεδίο συχνότητας: |
μεσαία συχνότητα |
Ηλεκτρικό ρεύμα: |
Δ.Σ. |
Μορφή εργασίας: |
Ένα σώμα |
Τύπος: |
Υπεύθυνος συγκόλλησης με βυθισμένο τόξο |
Προσαρμογή: |
Διαθέσιμος Προσαρμοσμένο αίτημα |

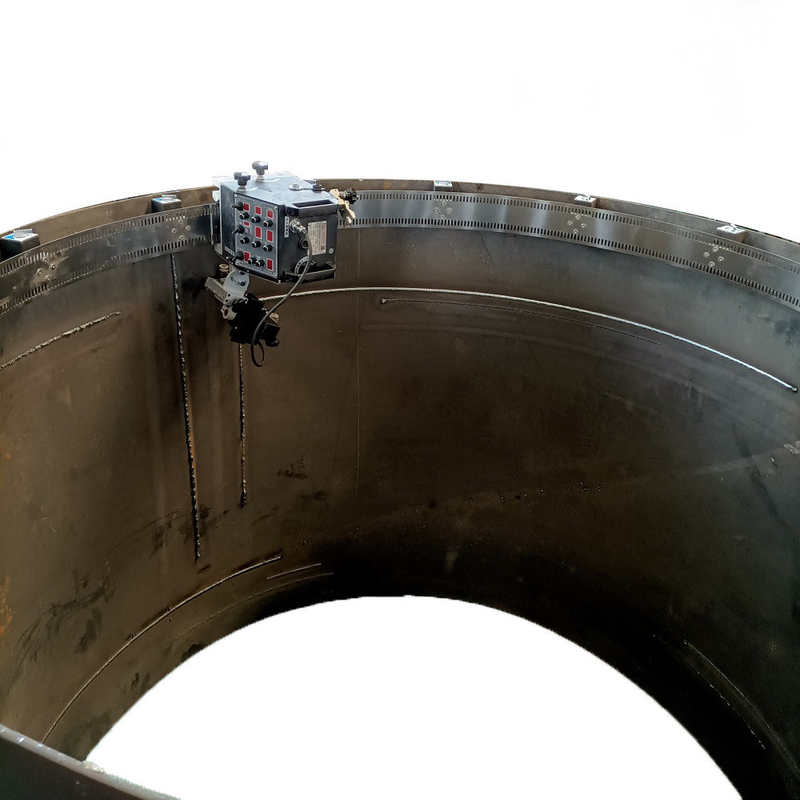

Ένας απλός, φθηνός και εύχρηστος συγκολλητής ευθύγραμμων ή εύκαμπτων ραγών για τη συγκόλληση δεξαμενών.
Αυτό το μηχάνημα έχει τα ακόλουθα χαρακτηριστικά:
I. Χαρακτηριστικά συγκόλλησης προϊόντος
1, Εξοπλισμένο με 5 είδη τεχνικών χειρισμού συγκόλλησης, τέλεια προσομοίωση χειροκίνητου χειρισμού, ομοιόμορφη εμφάνιση της ραφής συγκόλλησης, ταχύτερη και σταθερότερη.
2, Ρύθμιση εύρους συγκόλλησης 0-30mm, μπορεί να προσαρμοστεί σε όλα τα είδη λεπτών πλακών, συγκόλλησης παχιών πλακών.
3, Ρύθμιση εύρους συγκόλλησης 0-30mm, μπορεί να προσαρμοστεί σε όλα τα είδη λεπτών πλακών, συγκόλλησης παχιών πλακών.
4, Το μηχάνημα μπορεί να πραγματοποιήσει όλα τα είδη ασυνεχούς συγκόλλησης απόστασης, το μήκος και η ταχύτητα μπορούν να ρυθμιστούν κατά βούληση.
5, Το μηχάνημα μπορεί να επιδείξει τροχιά συγκόλλησης χωρίς ανάφλεξη, βολικό και διαισθητικό.
6, Ο πίνακας ελέγχου είναι πλήρης ψηφιακή οθόνη, εύκολος στην προσαρμογή και την καταγραφή δεδομένων, με λειτουργία μνήμης, αυτόματη ανάκτηση των τελευταίων δεδομένων κατά την επόμενη χρήση.
7, Αυτόματη διακοπή μετά τη συγκόλληση, περιορισμένη επαφή διακοπής ορίζεται στις δύο κατευθύνσεις λειτουργίας του μηχανήματος, το σημείο επαφής τοποθετείται στο τέλος της συγκόλλησης εκ των προτέρων, αυτόματη διακοπή στο σημείο για την αποφυγή υπερβολικής συγκόλλησης.
II. Σχεδιαστικά χαρακτηριστικά προϊόντος
1, Η συρόμενη ράγα του μηχανήματος υιοθετεί την γραμμική ράγα που χρησιμοποιείται ειδικά για προηγμένα εργαλειομηχανές, η οποία έχει μηδενική λειτουργία εκκαθάρισης, ομαλή λειτουργία, χωρίς εμπλοκή, χωρίς παραμόρφωση και υψηλότερη ακεραιότητα του μηχανήματος.
2, Όλες οι κατευθύνσεις του μηχανήματος ρυθμίζονται με βήμα βίδας υψηλής ακρίβειας, ταχύτερα, σταθερότερα και ακριβέστερα.
3, Όλα τα εξαρτήματα υποβάλλονται σε επεξεργασία από προηγμένες εργαλειομηχανές CNC, οι οποίες βελτιώνουν σημαντικά την ακρίβεια και την ανθεκτικότητα.
4, Η όλη διαδικασία ψεκασμού υψηλής θερμοκρασίας + οξείδωση αλουμινίου, έτσι ώστε η συνολική εμφάνιση του μηχανήματος να φτάσει σε υψηλότερο επίπεδο.
5, Εξοπλισμένο με ειδικό πιστόλι συγκόλλησης ρομπότ, η ποιότητα συγκόλλησης είναι καλύτερη και σταθερότερη.
III. Συνολικά χαρακτηριστικά χρήσης προϊόντος
1, Το μηχάνημα είναι ενσωματωμένο σχέδιο, εύκολο στη χρήση, ενώ μειώνει όλα τα είδη ακατάστατων εξωτερικών γραμμών ελέγχου, αποτρέποντας αποτελεσματικά την ζημιά στη γραμμή και τον έλεγχο, καθιστώντας το περιβάλλον εργασίας πιο συνοπτικό.
2, Το επιμηκυμένο μαγνητικό κάθισμα στη ράγα μειώνει το βάρος και τον αριθμό των διακοπτών με την ίδια δύναμη αναρρόφησης, καθιστώντας το εύκολο στην εγκατάσταση ακόμη και για μια γυναίκα.
3, Ο σχεδιασμός της ειδικής πλάκας σύνδεσης για το άκρο της ράγας είναι αξιοσημείωτος. Η βίδα χρησιμοποιείται προς τα εμπρός, η οποία μπορεί να συνδέσει δύο ή περισσότερες ράγες σε ένα μακρύτερο σύνολο. Η αντίστροφη χρήση της βίδας, μπορεί να κάνει τη ράγα γρήγορη, ακριβή επικάλυψη, έτσι ώστε το μήκος του άπειρου κύκλου.
4, Η κίνηση και ο έλεγχος του μηχανήματος υιοθετούν τάση AC 20V, πιο ασφαλής.
5, Το επαγγελματικό πιστόλι συγκόλλησης που χρησιμοποιείται από αυτό το μηχάνημα μπορεί να προσαρμοστεί σε διαφορετικές αρθρώσεις πιστολιού συγκόλλησης, ανεξάρτητα από το αν χρησιμοποιείτε άλλα μηχανήματα συγκόλλησης, μπορεί να χρησιμοποιηθεί τέλεια.
6, Το μηχάνημα συνοδεύεται από ένα κιβώτιο εργαλείων που είναι η αρχική δημιουργία της εταιρείας μας. Το κιβώτιο εργαλείων είναι εύκολο στη χρήση και ανθεκτικό. Ορισμένα απαραίτητα μικρά εργαλεία αποθηκεύονται στο κιβώτιο εργαλείων, γεγονός που μπορεί να μειώσει το χρόνο που χρειάζονται οι χρήστες για την αναζήτηση εργαλείων και να βελτιώσει την αποδοτικότητα της εργασίας. Είναι εξοπλισμένο με: ασφάλεια, ακροφύσιο αγωγιμότητας πιστολιού συγκόλλησης, όλα τα είδη εσωτερικού τετραγωνικού κλειδιού γωνίας, χάρακα κουτιού, σημειωματάριο, στυλό κ.λπ. Όταν ρυθμίζεται μια τέλεια συγκόλληση, καταγράφονται οι παράμετροι συγκόλλησης, η τάση και το ρεύμα του μηχανήματος συγκόλλησης και διάφορες παράμετροι στον πίνακα ελέγχου του μηχανήματος. Όταν συναντηθεί η ίδια συγκόλληση την επόμενη φορά, εισάγετε παραμέτρους και τέλεια αντιγραφή της συγκόλλησης.
7, Εύκαμπτο και βολικό στη χρήση, ο μη συγκολλητής μπορεί να συγκολλήσει μια τέλεια συγκόλληση, ένα άτομο μπορεί να χειριστεί περισσότερα από ένα μηχανήματα ταυτόχρονα, μειώνοντας σημαντικά το κόστος εργασίας, βελτιώνοντας την ποιότητα της συγκόλλησης, βελτιώνοντας την αποδοτικότητα της εργασίας.
Τεχνική παράμετρος
Είδη | Παράμετρος | Σημείωση | |
Τύπος ευθύγραμμης ράγας | Τύπος μαλακής ράγας | ||
Εξωτερική πηγή ενέργειας | AC 220V 50/60 Hz | Τριών οπών | |
Πηγή ισχύος λειτουργίας | AC 20V | Χρήση κάθε οδηγού | |
Διαστάσεις | 245*520*280cm | 245*520*290cm | Μήκος*πλάτος*ύψος |
Βάρος | 8.6kg | 10.4kg | Κύρια μηχανή |
Τύπος ράγας | Οδηγός γραμμικής κίνησης | Αυτορυθμιζόμενες εύκαμπτες ράγες ολίσθησης | |
Λειτουργία κίνησης | Κίνηση γραναζιού | Κίνηση γραναζιού | |
Ταχύτητα συγκόλλησης | 0~1650mm/min | Γρηγορότερη | |
Το λεπτότερο πάχος πλάκας απορρόφησης | 3mm | Μαγνητικά ελκυστικό μέταλλο | |
Εύρος ρύθμισης πιστολιού συγκόλλησης | 65mm | Inching για πάνω και κάτω | |
80mm | Inching για αριστερά και δεξιά | ||
+ 60° | Swinging γωνία | ||
+ 25° | Γωνία πορείας | ||
Διακοπή αριστερά, διακοπή δεξιά | Μορφή ταλάντευσης | ||
Λειτουργική λειτουργία | 0-100mm/min | Ταχύτητα ταλάντευσης | |
0-2.5s | Χρόνος παραμονής αριστερά και δεξιά | ||
+14mm | Πλάτος ταλάντευσης | ||
+5mm | Κέντρο για αντιστάθμιση |
Διαδικασία συγκόλλησηςΒήμα 1: Χρησιμοποιήστε 6 βίδες υποδοχής εξαγωνικής κεφαλής M4X12 για να εγκαταστήσετε 3 σετ μαγνητικών καθισμάτων στη ράγα. Σημειώστε ότι η μαγνητική λαβή είναι στην κατεύθυνση του ραφιού. Η ράγα είναι συναρμολογημένη. Ένα άλλο σετ ραγών μπορεί να επικαλυφθεί στην πλάκα σύνδεσης άκρου και να χρησιμοποιηθεί επ' αόριστον.
Βήμα 2: Τοποθετήστε 3 σετ μαγνήτες σε 3 μαγνητικές θέσεις στη μέση της ράγας χρησιμοποιώντας 12 μπουλόνια με επίπεδη κεφαλή M6X16. Σφίξτε.
Βήμα 3: Απελευθερώστε τον συμπλέκτη της ράγας, εγκαταστήστε το ρομπότ συγκόλλησης στη ράγα, κλείστε τον συμπλέκτη και ο κεντρικός υπολογιστής μπορεί να γλιστρήσει στη ράγα. Απελευθερώστε ή κλείστε τον συμπλέκτη περπατήματος, η κύρια μηχανή μπορεί να λειτουργήσει κανονικά όταν χρησιμοποιείται.
Βήμα 4: Εγκαταστήστε τον κεντρικό υπολογιστή ρομπότ συγκόλλησης σε μια ράγα από το ένα άκρο της ράγας, δώστε προσοχή στον συμπλέκτη περπατήματος στην ανοιχτή θέση. Ο συμπλέκτης είναι στην κλειστή θέση όταν χρησιμοποιείται.
Βήμα 5: Εγκαταστήστε την πλάκα πίεσης, την εξαιρετικά λεπτή επίπεδη επιφάνεια και τη μαλακή ράγα στο μαγνητικό μπλοκ αλουμινίου με 3 επίπεδες βίδες M6X16 με τη σειρά, σφίξτε και συναρμολογήστε τη ράγα. Ένα άλλο σετ άκρων ράγας μπορεί να εισαχθεί κάτω από την πλάκα για άπειρη κυκλοφορία.
Βήμα 6: Ρυθμίστε το εξωτερικό βοηθητικό σε ένα λογικό ύψος, το εξωτερικό βοηθητικό έχει γλιστρήσει στο πιστόλι συγκόλλησης για υποστήριξη κατά τη συγκόλληση, μπορεί να αποτρέψει αποτελεσματικά το πιστόλι συγκόλλησης ψηλά και χαμηλά ή να τρέμει.
