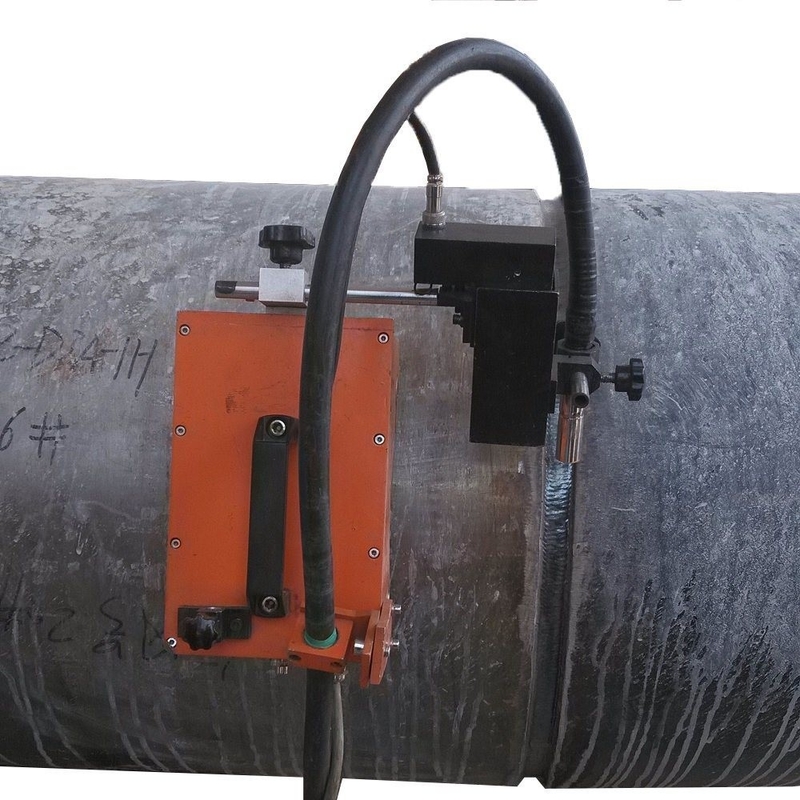

Τράκτης συγκόλλησης με μαγνητικό σωλήνα WQ-III με ηλεκτρικό και χειροκίνητο τύπο
Το WQ-III είναι κατάλληλο για συγκόλληση εσωτερικών και εξωτερικών τοίχων αγωγών.
Το αυτόματο ελκυστήρα συγκόλλησης CO2 χρησιμοποιείται ευρέως σε πλοία, γέφυρες, μηχανές, χάλυβα, πετροχημική βιομηχανία και άλλες βιομηχανίες, κατάλληλο για διάφορες κατασκευές συγκόλλησης, όπως:Πλάκα ενίσχυσηςΗ πλεονεκτήματα του είναι:
1, Μείωση της έντασης της εργασίας και βελτίωση του περιβάλλοντος εργασίας
2, Για τη βελτίωση της απόδοσης εργασίας, είναι 1,5 φορές της χειροκίνητης συγκόλλησης·
3Για να αποφευχθεί η κακή ποιότητα της συγκόλλησης που προκαλείται από ανθρώπινους παράγοντες, το ποσοστό ελαττωμάτων της χειροκίνητης συγκόλλησης είναι περίπου 20%, και τοΤο αυτόματο ελκυστήρα συγκόλλησης δεν θα παράγει ποσοστό ελαττωμάτων συγκόλλησης λόγω τεχνητής συγκόλλησης.
4Υψηλός βαθμός αυτοματισμού για τη διασφάλιση της σταθερότητας της ποιότητας συγκόλλησης·
5, απλή και βολική λειτουργία, δεν χρειάζεται πολύ εξειδικευμένους τεχνικούς εργαζόμενους.
Χαρακτηριστικά του προϊόντος
1, WQ-III είναι swing αυτόματη συσκευή συγκόλλησης, μια συγκόλληση μπορεί να πάρει μια ευρύτερη συγκόλληση.
2Η ταχύτητα κλίσης, το εύρος κλίσης, η θέση του κέντρου και ο χρόνος κατοικίας αριστεράς και δεξιάς μπορούν να ρυθμιστούν, κατάλληλα για διάφορες προδιαγραφές της συγκόλλησης.
3, Μικρό μέγεθος, ελαφρύ βάρος, εύκολη εγκατάσταση και μετακίνηση, οι ανειδίκευτοι εργάτες μπορούν επίσης να πραγματοποιήσουν συγκόλληση.
4, εγκαθίσταται μόνιμος μαγνήτης για να αποφευχθεί η αποσύνδεση της γραμμής συγκόλλησης κατά τη διάρκεια της συγκόλλησης.
Κατάλληλο για συγκόλληση σωλήνων διαφόρων χάλυβα δομών.
Συστατικά: συσκευή κλίσης του πυροβόλου συγκόλλησης, συρόμενο, λαβή του πυροβόλου συγκόλλησης, κουτί ελέγχου, πίνακα ελέγχου και άλλα εξαρτήματα:
1Συσκευή κλίσης: χρησιμοποιείται για την κίνηση του πυροβόλου συγκόλλησης για συγκόλληση κλίσης εκκρεμές
2Το σύστημα κίνησης του τροχοφόρου αποτελείται από τέσσερις μαγνητικούς τροχούς, ελικοειδή γρανάζια, αλυσίδες και ζυγαριά.
3Το μέρος του συρρέατος: χρησιμοποιείται για τη ρύθμιση της θέσης του όπλου συγκόλλησης, μπορείτε να ρυθμίσετε τη θέση πριν και μετά τη συγκόλληση.
4, εφοδιασμός πυροβόλου συγκόλλησης: συσκευή συμπίεσης πυροβόλου συγκόλλησης, μπορεί να ρυθμίσει τη γωνία του πυροβόλου συγκόλλησης.
5Για λεπτομέρειες, ανατρέξτε στη μέθοδο λειτουργίας του πίνακα ελέγχου
Εισαγωγή του πίνακα ελέγχου
1, Κουμπί για τη ρύθμιση ρεύματος και τάσης: Γυρίστε το κουμπί με την κατεύθυνση των δεικτών του ρολογιού για να αυξήσετε την τιμή (Ο ελκυστήρας διαθέτει δύο πρίζες ισχύος 3P και 8P, όταν χρησιμοποιείται πρίζα 3P,το κουμπί ρύθμισης ρεύματος και τάσης είναι άκυρο, και στη συνέχεια το ρεύμα και η τάση της τροφοδοσίας σύρματος πρέπει να ρυθμιστούν. Το κουμπί ελέγχου ρεύματος και τάσης είναι αποτελεσματικό όταν χρησιμοποιείται το βύσμα 8P)
2, Κουμπί επιλογής για συγκόλληση/μη συγκόλληση: ο κουμπί πρέπει να βρίσκεται στην θέση συγκόλλησης για να συγκολλήσει
3σημείο τροφοδοσίας: συσκευή χειροκίνητης τροφοδοσίας καλωδίου
4, Περπατώντας διακόπτη: ελέγξτε το αυτοκίνητο περπατώντας και σταματώντας, αν η "υλυντική / μη συγκόλληση" διακόπτη τοποθετείται στη θέση "μη συγκόλληση", ανοίξτε το διακόπτη περπατώντας, ο ελκυστήρας μόνο περπατώντας χωρίς συγκόλληση
5, ρύθμιση της ταχύτητας πορείας: το κουμπί ρύθμισης της ταχύτητας πορείας του ελκυστήρα.
6, Επιλογή της κατεύθυνσης πορείας: επιλέξτε να περπατήσετε αριστερά ή δεξιά
7, Διακόπτης τροφοδοσίας και δείκτης φωτός: το δείκτης φωτός είναι αναμμένο μετά την ενεργοποίηση της τροφοδοσίας
8, μέρος ελέγχου swing: μπορεί να ρυθμίσει την ταχύτητα swing, εύρος swing, αριστερό και δεξί χρόνο διαμονής, κεντρική θέση και λειτουργία swing
| Άρθρα |
Παράμετρος |
Σημείωση |
| Τρακτέρ |
Ηλεκτρική τροφοδοσία |
Εναλλακτικός ρεύμα 220V |
| Μέγεθος |
240×330×310 |
W×L×H |
| Βάρος |
16 κιλά |
Συμπεριλαμβανομένου του swinger |
| Τρόπος κίνησης |
Με τετρακίνηση |
Τροχός μαγνητικού |
| Ταχύτητα πορείας |
0∼700 mm/min |
| Μηχανή κυματισμού |
DC24V 18RPM |
| Ρυθμίσιμη εμβέλεια του πυροβόλου συγκόλλησης |
Πάνω και κάτω |
| Πριν και μετά |
85 χιλιοστά |
| Πεδίο ρύθμισης γωνίας λειτουργίας |
360° |
| Εκτέλεση εύρους ρύθμισης γωνίας |
0° |
| Έλεγχος |
Λειτουργική λειτουργία |
Τρόπος κλίσης |
|
| Ταχύτητα κλίσης |
0-10RPMΕμφάνιση με κλίμακα) |
| Πεδίο κλίσης |
0-±10°Εμφάνιση με κλίμακα) |
| Προσαρμογή του χρόνου διαμονής αριστερά και δεξιά |
0-2S(Εμφάνιση με κλίμακα) |
| Κεντρικό εύρος κίνησης |
0-±8° |
| Τροφοδοσία με συρματόπλεγμα |
| Ξεκινά/σταματάει περπατώντας |
| Ελέγχος ρεύματος/έμφασης συγκόλλησης |
| Επιλογή της κατεύθυνσης πορείας |
| Ρυθμισμός ταχύτητας πορείας |
0∼1000mm/minΕμφάνιση με κλίμακα) |
| Επιλογές συγκόλλησης/μη συγκόλλησης |
Α. Προετοιμασία για συγκόλληση
1Τα απαραίτητα εργαλεία για την συγκόλληση είναι οι μηχανές συγκόλλησης και οι συσκευές τροφοδοσίας συρμάτων
2, απαιτούνται ειδικά καλώδια ελέγχου (AC 220V). Διαφορετικές πηγές ισχύος συγκόλλησης απαιτούν διαφορετικά καλώδια
3, απαιτούνται δεξαμενές CO2 για συγκόλληση
4, CO2 αυτόματη φακίδα συγκόλλησης
5, Άλλα απαραίτητα εργαλεία
Β. Μέθοδος σύνδεσης ελκυστήρα
1Τοποθετήστε τον ελκυστήρα στην επιφάνεια εργασίας.
2Τοποθετήστε το καλώδιο στο δίσκο τροφοδοσίας καλωδίου και τραβήξτε το καλώδιο στο τέλος του φακού
3, Το τέλος του φακού συνδέεται με την τροφοδοσία σύρματος
4, Η παροχή ενέργειας ελέγχου συνδέεται με την πύλη 8P του πίνακα ελέγχου του ελκυστήρα
5Το καλώδιο ηλεκτρικής ενέργειας ελέγχου είναι συνδεδεμένο με AC 220
6, Το ειδικό καλώδιο ελέγχου έχει τέσσερις αρθρώσεις, η μία είναι συνδεδεμένη με την παροχή ενέργειας 220V, η άλλη είναι συνδεδεμένη με το αυτοκίνητο συγκόλλησης και τα άλλα δύο είναι αντίστοιχα μηχανή συγκόλλησης και μηχανή μεταφοράς σύρματος.
Γ. Κατάλογος συσκευασίας
| Ονομασία των εξαρτημάτων |
Αριθμός |
Μονάδα |
Σημείωση |
| Τράκτης συγκόλλησης με περπατητή μηχανή |
1 |
σύνολο |
|
| Κουνούνται μύτη |
1 |
σύνολο |
|
| Ηλεκτρική γραμμή |
1 |
μ.τ.λ. |
Περίπου 10-15 μέτρα. |
| Δικτύωμα σήματος φακού συγκόλλησης |
1 |
μ.τ.λ. |
Περίπου 0,5 μέτρα. |
| Γραμμή σηματοδότησης κλίσης |
1 |
μ.τ.λ. |
Περίπου 0,5 μέτρα. |
| Προδιαγραφές |
1 |
μ.τ.λ. |
|
| Εσωτερικό εξάγωνο εργαλείο |
1 |
σύνολο |
|
D. Prodcut Pictures
