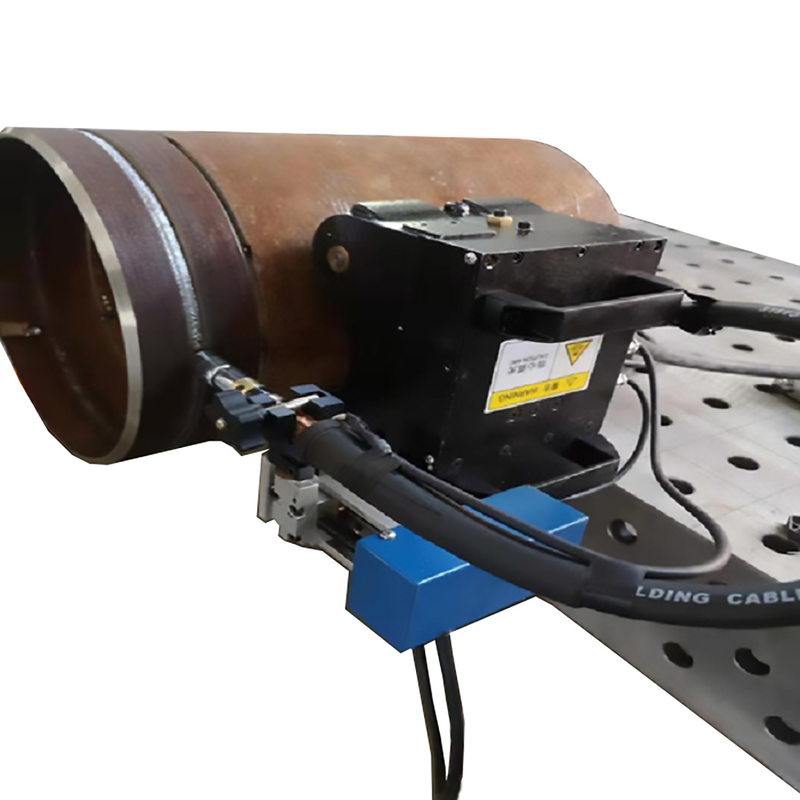

Μηχανή συγκόλλησης τροχιακών σωλήνων για την κατασκευή αγωγών

Η μηχανή συγκόλλησης αγωγών πλήρους θέσης είναι μια πρωτοποριακή λύση που έχει σχεδιαστεί για υψηλής απόδοσης συγκόλληση ακριβείας αγωγών μεταφοράς πετρελαίου, αερίου και υγρών μεγάλων αποστάσεων.Μηχανισμός για λειτουργία σε όλες τις θέσεις συγκόλλησης (1G έως 6G), αυτό το εξοπλισμό εξασφαλίζει την απρόσκοπτη ποιότητα των αρθρώσεων σε οριζόντια, κατακόρυφα, άνω και κλίση προσανατολισμούς.∆ιαφορετικά ∆ιαφορετικάέργα διασυνοριακών αγωγών που καλύπτουν διάφορα εδάφη.

Τεχνική παράμετρος:

Άρθρα		Παράμετρος	Σημείωση
Τρακτέρ	Ηλεκτρική τροφοδοσία	Εναλλακτικός ρεύμα 220V
	Μέγεθος	240×330×310	W×L×H
	Βάρος	16 κιλά	Συμπεριλαμβανομένου του swinger
	Τρόπος κίνησης	Με τετρακίνηση	Τροχός μαγνητικού
	Ταχύτητα πορείας	0∼700 mm/min
	Μηχανή κυματισμού	DC24V 18RPM
	Ρυθμίσιμη εμβέλεια του πυροβόλου συγκόλλησης	Πάνω και κάτω
		Πριν και μετά	85 χιλιοστά
		Πεδίο ρύθμισης γωνίας λειτουργίας	360°
		Εκτέλεση εύρους ρύθμισης γωνίας	0°
Έλεγχος	Λειτουργική λειτουργία	Τρόπος κλίσης
		Ταχύτητα κλίσης	0-10RPMΕμφάνιση με κλίμακα)
		Πεδίο κλίσης	0-±10°Εμφάνιση με κλίμακα)
		Προσαρμογή του χρόνου διαμονής αριστερά και δεξιά	0-2S(Εμφάνιση με κλίμακα)
		Κεντρικό εύρος κίνησης	0-±8°
		Τροφοδοσία με συρματόπλεγμα
		Ξεκινά/σταματάει περπατώντας
		Ελέγχος ρεύματος/έμφασης συγκόλλησης
		Επιλογή της κατεύθυνσης πορείας
		Ρυθμισμός ταχύτητας πορείας	0∼1000mm/minΕμφάνιση με κλίμακα)
		Επιλογές συγκόλλησης/μη συγκόλλησης

Βασικά χαρακτηριστικά:

1. Δυνατότητα συγκόλλησης σε όλες τις κατευθύνσεις
   Εξοπλισμένο με προγραμματιζόμενο περιστρεφόμενο βραχίονα και προσαρμοστικό σύστημα παρακολούθησης, το μηχάνημα διατηρεί σταθερά χαρακτηριστικά τόξου και σταθερό σχηματισμό χάντρων ανεξάρτητα από τον προσανατολισμό του σωλήνα.Το σύστημα διπλής κίνησης επιτρέπει ακριβή έλεγχο σε 0.1° ανάλυση για πολύπλοκες διαδρομές συγκόλλησης.

2. Συνδυασμός πολλών διαδικασιών
   Υποστηρίζει τις διαδικασίες συγκόλλησης με παλμούς MIG / MAG, TIG και flux-core, φιλοξενώντας ατσάλι ποιότητας API 5L X60-X100 με διαμέτρους που κυμαίνονται από 8 "μέχρι 56".Η αρθρωτή σχεδίαση επιτρέπει την γρήγορη αλλαγή διαδικασίας για ρίζα, ζεστό, γεμίστε, και το καπέλο περνάει.

3. Περιβαλλοντική ανθεκτικότητα
   Το περίβλημα με βαθμολογία IP65 προστατεύει από τη σκόνη, την υγρασία (-30 ° C έως 50 ° C λειτουργία) και τις ηλεκτρομαγνητικές παρεμβολές, καθιστώντας το ιδανικό για περιβάλλοντα της Αρκτικής και εγκαταστάσεις στην έρημο.

4. Σύστημα έξυπνου ελέγχου
   Ενσωματωμένο με ρυθμιστική παράμετρος συγκόλλησης σε πραγματικό χρόνο (η τάση: 15-40V, το ρεύμα: 50-500A) και αλγόριθμους ανίχνευσης ελαττωμάτων.Η οθόνη αφής HMI παρέχει οπτική καθοδήγηση για τροχιακές ακολουθίες συγκόλλησης και αποθηκεύει 200+ προεπιλεγμένα προγράμματα.

Εφαρμογές:

• Διασυνοριακές γραμμές πετρελαίου/αερίου

• Συνδέσεις υποθαλάσσιων αγωγών

• Ζυθοποιία παράκαμψης ορεινού εδάφους

• Λειτουργίες συντήρησης αγωγών
