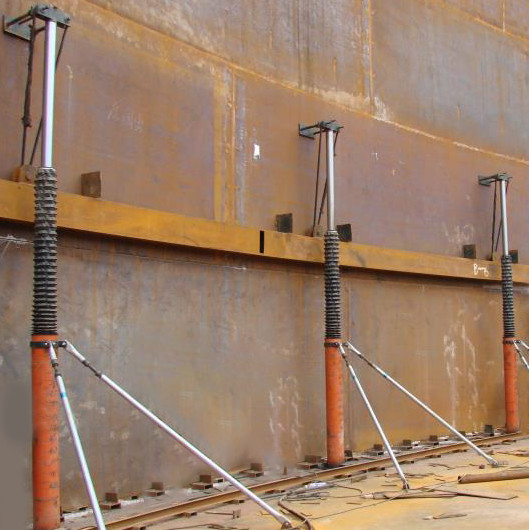

Προηγμένο υδραυλικό σύστημα άντλησης για την κατασκευή δεξαμενών

Επί του παρόντος, υπάρχουν έξι μέθοδοι κατασκευής μεγάλων δεξαμενών αποθήκευσης: υδραυλική ανύψωση, κεντρική κολόνα, πλωτή, φόρτωση προς τα εμπρός, μηχανική ανύψωση. Το υδραυλικό σύστημα ανύψωσης είναι το πιο ευρέως χρησιμοποιούμενο, το οποίο χαρακτηρίζεται από ευρεία προσαρμοστικότητα και μπορεί θεωρητικά να εφαρμοστεί σε δεξαμενές οποιουδήποτε μεγέθους. Ο έλεγχος λειτουργίας είναι απλός, αξιόπιστος και λιγότερο απειλητικός. Έτσι υιοθετείται από όλο και περισσότερους ανθρώπους. Το υδραυλικό γρύλο είναι ένα σημαντικό μέρος του υδραυλικού συστήματος ανύψωσης.

Ακολουθεί η λίστα περιεχομένων:

• Ποια είναι τα εξαρτήματα του υδραυλικού γρύλου;

• Ποια είναι τα χαρακτηριστικά και οι εφαρμογές του υδραυλικού γρύλου;

• Ποια είναι τα βήματα κατασκευής του υδραυλικού γρύλου;

Ποια είναι τα εξαρτήματα του υδραυλικού γρύλου;

Ένα Module περιλαμβάνει

• 1 σετ x Σταθμός αντλίας ισχύος: Υδραυλική παροχή ρεύματος, ισχύς κινητήρα 4KW, ονομαστική ροή περίπου 15l/min.

• 5 σετ x κύλινδροι ανύψωσης: 25 τόνων ονομαστική (18 τόνων, 100%) (Συμπεριλαμβανομένων εξαρτημάτων υδραυλικής ανύψωσης — Ατσάλινα καλώδια, συσκευή στήριξης, ράβδος έλξης κ.λπ.)

• 5 σετ x σύστημα εύκαμπτων σωλήνων λαδιού: Η κατασκευή μιας δεξαμενής χρειάζεται ένα σύστημα ελέγχου ανύψωσης. Κάθε σύστημα ελέγχου ανύψωσης περιλαμβάνει:

• 1 σετ x Ηλεκτρικοί έλεγχοι και πίνακες λειτουργίας:

Κάθε σετ περιλαμβάνει:

• 1 κεντρικό κουτί ελέγχου λειτουργίας PLC,

• 1 ντουλάπι πηγής ρεύματος (Με το συγκεντρωμένο κουμπί και το αυτόματο σύστημα ελέγχου PLC ή τον χειρισμό μεμονωμένης λαβής.

Ποια είναι τα χαρακτηριστικά και οι εφαρμογές του υδραυλικού γρύλου;

• Εφαρμογή

1. Οι υδραυλικοί γρύλοι χρησιμοποιούνται κυρίως για την κατασκευή από την κορυφή προς τα κάτω της δεξαμενής.

2. Επίσης, μπορεί να χρησιμοποιηθεί για ανύψωση ή ανύψωση μεγάλων τεμαχίων.

• Χαρακτηριστικά

1. Το υδραυλικό σύστημα ανύψωσης αποτελείται από σταθμό υδραυλικής αντλίας, κυλίνδρους, ατσάλινο σύρμα και διαδρομές. Εύκολη εγκατάσταση και λειτουργία.

2. Το υδραυλικό σύστημα ανύψωσης χρησιμοποιεί κεντρικό έλεγχο PLC για τη διαχείριση της ανύψωσης. Κάθε πακέτο ισχύος είναι εξοπλισμένο με βοηθητική συσκευή εξισορρόπησης για την εγγύηση της ακρίβειας της ταυτόχρονης ανύψωσης.

3. Ο σταθμός αντλίας υδραυλικού γρύλου διαθέτει βοηθητικό χειροκίνητο έλεγχο και κεντρικό έλεγχο δύο μοντέλων λειτουργίας. Ο κύλινδρος μπορεί να ρυθμιστεί για ανύψωση ξεχωριστά ή για ανύψωση με αρκετούς άλλους ως μία ομάδα, και πολλαπλές ομάδες μπορούν επίσης να ενσωματωθούν για ανύψωση για καλύτερη ακρίβεια και καλύτερο αποτέλεσμα συγκόλλησης.

4. Όλοι οι κύλινδροι είναι με βαλβίδα ασφαλείας. Μπορεί να κλειδωθεί αυτόματα για να αποφευχθεί η πτώση του κυλίνδρου/δεξαμενής ακόμη και σε περίπτωση διακοπής ρεύματος, σπασίματος εύκαμπτου σωλήνα υψηλής πίεσης, έκρηξης.

5. Ο κύλινδρος είναι με έναν εύκαμπτο σωλήνα υψηλής πίεσης για την αποφυγή διαρροής λαδιού που συμβαίνει συνήθως από τους παραδοσιακούς πολλαπλούς εύκαμπτους σωλήνες. Ο κύλινδρος θα επιστρέψει στην αρχική του κατάσταση από το ίδιο το βάρος.

6. Η διαδρομή του υδραυλικού κυλίνδρου είναι 1475 mm, η οποία μπορεί να ικανοποιήσει κάθε δακτυλιοειδές κέλυφος με ανύψωση ενός βήματος 2500 πλακών. Μειώστε σημαντικά τη σπατάλη χρόνου.

7. Το βασικό ύψος του υδραυλικού κυλίνδρου είναι 2050 mm, το οποίο μπορεί να ταιριάξει με την αυτόματη μηχανή συγκόλλησης περιφέρειας για να προχωρήσει στην εσωτερική συγκόλληση περιφέρειας.

8. Διαμόρφωση Module, η ποσότητα του υδραυλικού γρύλου μπορεί να ρυθμιστεί ανάλογα με το διαφορετικό μέγεθος της δεξαμενής και το βάρος

9. Υψηλή απόδοση, κάθε φορά που ανυψώνεται ή πέφτει χρειάζονται μόνο περίπου 15 λεπτά.

10. Μπορεί να συνεργαστεί καλά με τις μηχανές συγκόλλησης δεξαμενών μας, γεγονός που μπορεί να μειώσει σημαντικά το κόστος εργατικού δυναμικού και να μειώσει τον χρόνο κατασκευής. Συνήθως, μία μηχανή συγκόλλησης οριζόντιων ραφών μπορεί να ταιριάξει με 6-10 εξειδικευμένους συγκολλητές. Η μηχανή συγκόλλησης κάθετων ραφών μπορεί να ταιριάξει με περίπου 20-30 άτομα εξειδικευμένους συγκολλητές και το τρακτέρ συγκόλλησης άκρων/φιλέτων μπορεί να ταιριάξει με 6-15 εξειδικευμένους συγκολλητές.

Ποια είναι τα βήματα κατασκευής του υδραυλικού γρύλου;

Η ακόλουθη σύντομη περιγραφή δίνει τη διαδικασία εργασίας περιληπτικά. Μπορεί σε ορισμένες λεπτομέρειες να τροποποιηθεί όταν απαιτείται.

1. Ο πυθμένας της δεξαμενής – οι πλάκες τοποθετούνται στο προετοιμασμένο θεμέλιο και συγκολλώνται μεταξύ τους.

2. Οι δοκοί ή το πλέγμα της οροφής συναρμολογούνται και τελικά συνδέονται με το πάνω χείλος του δακτυλίου του κελύφους.

3. Το υδραυλικό σύστημα ανύψωσης εγκαθίσταται στη δεξαμενή. Οι πλάκες του δεύτερου δακτυλίου του κελύφους (δίπλα στον επάνω δακτύλιο) τοποθετούνται έξω από τον πρώτο.

4. Το ολοκληρωμένο τμήμα της δεξαμενής (οροφή και επάνω δακτύλιος κελύφους) ανυψώνεται υδραυλικά σε ύψος στο οποίο οι πλάκες του δεύτερου δακτυλίου μπορούν να μετακινηθούν στη θέση τους και η επένδυση της οροφής μπορεί να ολοκληρωθεί.

5. Οι πλάκες του δεύτερου δακτυλίου του κελύφους εντοπίζονται ακριβώς και συγκολλώνται μεταξύ τους στην κάτω άκρη του πρώτου δακτυλίου.

6. Οι πλάκες του τρίτου δακτυλίου του κελύφους τοποθετούνται έξω από τον δεύτερο δακτύλιο του κελύφους.

7. Το ολοκληρωμένο τμήμα της δεξαμενής (οροφή οι δύο ανώτεροι δακτύλιοι κελύφους) ανυψώνεται.

8. Ο παραπάνω κύκλος εργασιών επαναλαμβάνεται μέχρι να ολοκληρωθεί ο τελευταίος (κάτω) δακτύλιος του κελύφους.

9. Ολόκληρη η δεξαμενή χαμηλώνει στην κάτω πλάκα και συγκολλάται σε αυτήν.

10. Ο εξοπλισμός ανύψωσης αποσυναρμολογείται.

Ο υδραυλικός γρύλος χρησιμοποιείται κυρίως στην κατασκευή μεγάλων δεξαμενών. Η WINCOO ENGINEERING CO., LTD προμηθεύει εξοπλισμό υδραυλικού γρύλου δεξαμενών σε εργολάβους δεξαμενών παγκοσμίως.
