Name: Ελεγκτής CNC Πλήρως αυτόματο τροχιακό κοπτήρα για μέταλλο από ανοξείδωτο χάλυβα
Brand: Wincoo Engineering Co., Ltd.
SKU: Η FPWC-III
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Jiangsu, Κίνα

Μάρκα: WINCOO

Αριθμό μοντέλου: Η FPWC-III

Όροι πληρωμής και αποστολής

Τιμή: $12,000.00/sets 1-199 sets

Συσκευασία λεπτομέρειες: Πακέτο εξαγωγών

Δυνατότητα προσφοράς: 3000 σετ/σετ ανά μήνα

Βρείτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Επισημαίνω:

Μέγεθος:	507460800mm	Τύπος κινητήρα:	Σερβοκινητήρας
κατάσταση:	Νέο	Τετάρτη:	AC220±10v 50Hz
Κατηγορία ισχύος:	600W	Διάσταση (μήκοςπλάτοςύψος):	507460800mm
Βάρος (kg):	10 κιλά	Έτος:	2022
εγγύηση:	1 έτος	Βασικά Σημεία Πώλησης:	Υψηλή Παραγωγικότητα
Εφαρμόσιμες Βιομηχανίες:	Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες	Τοποθεσία αίθουσας επίδειξης:	Κανένα
Τύπος εμπορίας:	Νέο προϊόν 2020	Έκθεση δοκιμής μηχανής:	Παροχή
Ελέγχος εξόδου με βίντεο:	Παροχή	Εγγύηση βασικών εξαρτημάτων:	1 έτος
Βασικά συστατικά:	Κινητήρας	Όνομα Προϊόντος:	Μηχανή κοπής με πλάσμα σωλήνων και φλόγα
Εφαρμογή:	κατασκευή σωλήνων	Υλικό κοπής:	Χάλυβας άνθρακα ανοξείδωτου μετάλλων
Τρόπος κοπής:	Κοπή φλογών πλάσματος Cutting+	Σύστημα Ελέγχου:	Ελεγκτής CNC

Μέγεθος:	507460800mm
Τύπος κινητήρα:	Σερβοκινητήρας
κατάσταση:	Νέο
Τετάρτη:	AC220±10v 50Hz
Κατηγορία ισχύος:	600W
Διάσταση (μήκοςπλάτοςύψος):	507460800mm
Βάρος (kg):	10 κιλά
Έτος:	2022
εγγύηση:	1 έτος
Βασικά Σημεία Πώλησης:	Υψηλή Παραγωγικότητα
Εφαρμόσιμες Βιομηχανίες:	Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες
Τοποθεσία αίθουσας επίδειξης:	Κανένα
Τύπος εμπορίας:	Νέο προϊόν 2020
Έκθεση δοκιμής μηχανής:	Παροχή
Ελέγχος εξόδου με βίντεο:	Παροχή
Εγγύηση βασικών εξαρτημάτων:	1 έτος
Βασικά συστατικά:	Κινητήρας
Όνομα Προϊόντος:	Μηχανή κοπής με πλάσμα σωλήνων και φλόγα
Εφαρμογή:	κατασκευή σωλήνων
Υλικό κοπής:	Χάλυβας άνθρακα ανοξείδωτου μετάλλων
Τρόπος κοπής:	Κοπή φλογών πλάσματος Cutting+
Σύστημα Ελέγχου:	Ελεγκτής CNC

Ελεγκτής CNC Πλήρως αυτόματο τροχιακό κοπτήρα για μέταλλο από ανοξείδωτο χάλυβα

WINCOO ENGINEERING CO.,LTD

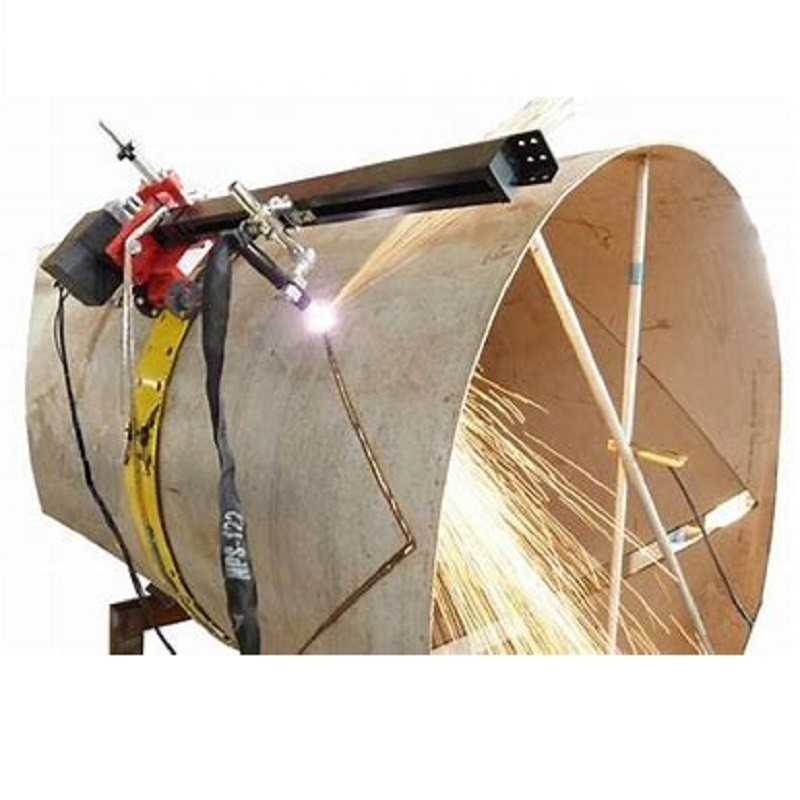

Η μηχανή κοπής θα σέρνεται στους σωλήνες και θα στέλνει τις πληροφορίες θέσης υψηλής ακρίβειας στο σύστημα ελέγχου και, στη συνέχεια, θα ακολουθεί αμέσως τη γραμμή κοπής. Αυτή η μέθοδος κοπής είναι εντελώς διαφορετική από την παραδοσιακή μέθοδο κοπής γραμμής διασταύρωσης σωλήνων μεγάλης κλίμακας.

Η μοναδική φορητή μηχανή κοπής & προφίλ λοξότμησης μπορεί να χρησιμοποιηθεί στο εργοστάσιο και επιτόπου, σχεδόν κατάλληλη για όλους τους σωλήνες με
διαφορετικά μεγέθη. Η ακρίβεια κοπής του θα μπορούσε να φτάσει το 1mm με ενσωματωμένο πρόγραμμα & διεπαφή παραμετρικής εισόδου. Ολόκληρη η μηχανή είναι λεπτή και μπορεί να λειτουργήσει, να παραδοθεί και να αποθηκευτεί εύκολα. Επιπλέον, το πρόγραμμα μπορεί να ενημερωθεί.

Δεν χρειάζεται εισαγωγή CAD, διεπαφή παραμετρικής εισόδου, ένα άτομο θα μπορούσε να το χειριστεί, πλήρεις βάσεις μοντέλων, παρέχοντας προσαρμοσμένη υπηρεσία μοντέλου.

Κύριο πλαίσιο

1- Κουτί γραμμών 2- Κουτί αισθητήρων
3- Μέρος βάσης μηχανής
4- Βραχίονας ενός άξονα
5- Σφιγκτήρας φακού

Κουτί ελέγχου

1- Προστατευτική μάσκα

2- Κουτί ελέγχου
3- Πίνακας ελέγχου
4- Φίλτρο αέρα

Αλυσίδα αντιολισθητικού

1- Αλυσίδα αντιολισθητικού

2- Ένωση αλυσίδας
3- Επίπεδη καρφίτσα

Τροχιά τροχιάς

Δεξιά προς τα αριστερά:

STG1,STG2,STG3,STG4,STG5,STG6

Σύνδεσμος νυχιών

1- Τρύπα

2- Γάντζος
3- Μακρύ εξαγωνικό μπουλόνι

Παράμετρος προϊόντος
Πίνακας 1. Λεκτότυπος εξοπλισμού
Τύπος	Μοντέλο	Λογισμικό	Διάμετρος σωλήνα	Οριζόντια ρύθμιση
Απλοποιημένη μηχανή	TP1-JH	01/07	<320mm	200mm
Βασική μηχανή	TP1-JB			<680mm	400mm
Τυπική μηχανή	TP1-BZ			<1020mm	600mm
Κλασική μηχανή R	TP1-R80B	01/02/03/05/06/07/08	<1800mm	800mm
Κλασική μηχανή X	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	<3000mm	800mm
Μηχανή Tie-In	TP1-PSK	07	320-1420mm	200mm

Τροχιά τροχιάς
Πίνακας 2. Λεπτομέρειες τροχιάς μηχανής κοπής
ΟΧΙ.	Μοντέλο	Μήκος/m	Ρυθμιζόμενο εύρος/m	Νύχι με συνεισφορά οπίσθιου εύρους ρύθμισης
1	STG1	0,98	0,54~0,71	0,68~0,86
2	STG2	1,23	0,79~0,96	0,93~1,14
3	STG3	1,38	0,91~1,16	1,06~1,30
4	STG4	1,72	1,16~1,45	1,30~1,60
5	STG5	1,90	1,46~1,63	1,60~1,81
6	STG6	2,50	2,06~2,23	2,20~2,41

Πίνακας 3. Επιλογή αντιστοίχισης τροχιάς
Όχι.	Pipe OD/mm	Προτεινόμενες τροχιές
1	320-400	STG3
2	400-495	STG4
3	495-550	STG5
4	550-680	STG1+ STG 3
5	630-770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915-1020	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Πίνακας 4. Κουτί ελέγχου
Οθόνη	111mm×62mmLCD
Αριθμός κουμπιού	20τμχ
Προστασία απενεργοποίησης	10 χρόνια
Θερμοκρασία λειτουργίας	-10℃～ +55℃
Τάση	220V AC
Ισχύς	600 W
Βάρος κύριου κιτ	5KG
Μέγεθος	400（L）×200（W）×200（H）mm

Πλεονεκτήματα προϊόντος

1, Θεωρητική καινοτομία

Η τεχνολογία αισθητήρων χρησιμοποιείται για την πραγματοποίηση του ελέγχου της τροχιάς. Η μηχανή κοπής γραμμής διασταύρωσης ανεβαίνει στον σωλήνα, στέλνει τις πληροφορίες θέσης σε πραγματικό χρόνο υψηλής ακρίβειας στο σύστημα ελέγχου και, στη συνέχεια, ακολουθεί την καμπύλη κοπής σε πολύ μικρό χρόνο. Αυτή η μέθοδος ελέγχου είναι εντελώς διαφορετική από την παραδοσιακή κοπή γραμμής διασταύρωσης σωλήνων πάγκου.

2, Δομική καινοτομία

Είναι η πρώτη φορά που προτείνεται μια πλήρης λύση επιτόπιας κοπής γραμμής διασταύρωσης αγωγών. Χρησιμοποιώντας το ερπυσμό

μέθοδος κοπής γύρω από τον σωλήνα, ο όγκος και το βάρος μπορούν να μειωθούν σημαντικά, κάτι που είναι εύκολο να μεταφερθεί στον ιστότοπο, δεν καταλαμβάνει τους πόρους του εργαστηρίου και μπορεί να πραγματοποιήσει την ευέλικτη διάταξη της γραμμής παραγωγής.

Φωτογραφίες προϊόντων

Η Wincoo Engineering Co., Ltd (WINCOO) ασχολείται με την παροχή των καταλληλότερων λύσεων/εξοπλισμού για πελάτες, κατασκευαστές, εταιρείες EPC/C σε κατασκευή σωλήνων, κατασκευή δεξαμενών, κατασκευή αγωγών, βιομηχανικές γραμμές παραγωγής, έργα καθαρής ενέργειας και άλλους βιομηχανικούς τομείς.

Οι υπηρεσίες και η δύναμή μας
Έχουμε τη δυνατότητα να παρέχουμε εφαρμόσιμες λύσεις για να βοηθήσουμε τους πελάτες να λάβουν μικρότερο χρόνο εκτέλεσης έργου, λιγότερο κόστος ανθρωποωρών και υψηλότερη απόδοση κατασκευής/κατασκευής και καλύτερη ποιότητα κατά τη φάση υποβολής προσφορών του έργου.

Με βάση τη διαθεσιμότητα εγκαταστάσεων/χώρου του πελάτη, είμαστε σε θέση να μελετήσουμε/σχεδιάσουμε και να παρουσιάσουμε ταιριαστές διαμορφώσεις στο χρονοδιάγραμμα του έργου, την ποιότητα, το κόστος και την παραγωγικότητα για να εγγυηθούμε ότι ο ρυθμός παραγωγής είναι σύμφωνος με την απαίτηση του έργου.

Για την υποστήριξη της εκτέλεσης του έργου, είμαστε πάντα έτοιμοι να εργαστούμε ως πυροσβέστες για να παρέχουμε άμεση προμήθεια υλικών έργου από διάφορα αναλώσιμα, εργαλεία, εξοπλισμό/μηχανήματα σε ειδικά εμπορεύματα. Με ευελιξία, είμαστε επίσης στην ευχάριστη θέση να ενεργούμε ως πράκτορες προμηθειών στην Κίνα για να αναζητήσουμε τους απαιτούμενους πόρους προμήθειας.
